Leuchtweitenregler defekt : Wer kann helfen?

Hallo zusammen,

neulich, auf finsterer Landstraße, habe ich festgestellt, dass das Abblendlicht kaum weiter als zwei Fahrzeuglängen leuchtet.
Die Ursache war schnell gefunden: Am vorderen Leuchtweitenregler fehlt zwischen Sensor und Tragarm ein kleiner Plastikhebel, welcher den Tiefgang des Cherokee zum Sensor überträgt.

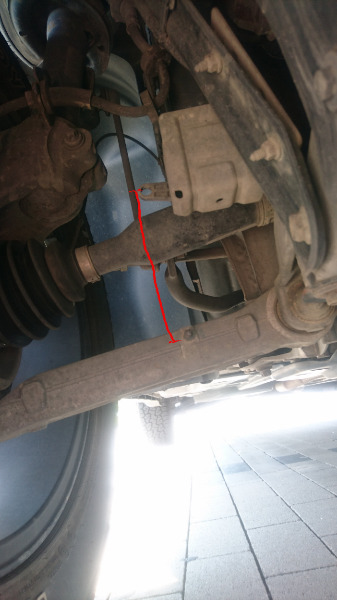

Normalerweise befindet der sich da wo im Foto die rote "Linie" ist, also oben zwischen dem Hebelarm mit der Öse (Sensorseite) und dem kleinen Knubbel am Tragarm unten.
Ich denke ein Nachbau sollte nicht das große Problem sein (einen Streifen Al-Blech oder Plastik, dicker Draht etc). Allerdings bräuchte ich dazu die genaue Länge des Teils.
Und hier kommt Ihr ins Spiel.

Meine Bitte an einen Cherokee-Fahrer wäre, ein paar Fotos von dem Teil zu machen (vorn + seitlich) und die Länge zu messen. Man muss sich nicht unbedingt unters Auto legen; wenn das Lenkrad nach rechts eingeschlagen ist sieht man vor dem rechten Vorderrad das ganze Gestänge sehr gut.

Vielen Dank schon mal vorab.

Hi Jochen,
danke dir für die schnelle Antwort

Wenn du bei Gelegenheit doch noch mal den Abstand von dem Knubbel zur Mitte der Öse messen könntest ... Das wäre gaaanz toll...

Ich denke mal (hoffe), dass dat Dingen bei allen KL gleich ist. Die unterschiedliche Fahrwerkhöhe bei TH und Ltd AD1 / AD2 wird doch sicher im Steuergerät berücksichtigt.

Hey, perfect

Nochmals danke.
Und mach dir keine Gedanken wegen der Messmethode. Das fine tuning geschieht dann mit Unterstützung des Gegenverkehrs

Dann kann ich mich ja nun in die Bastelstube begeben .

Ich glaube nicht , dass der Hebel festsitzt. Stell doch das Auto mal hangabwärts und markiere die Hebelstellung. Danach hangaufwärts. Dann siehst du ob sich was bewegt.
Als nächstes mit z.B. AlfaOBD die Spannungswerte im Scheinwerfersteuergerät abfragen um zu sehen ob der Sensor etwas verwertbares liefert.

Dann käme noch der hintere Sensor in Betracht. Der sitzt links über der Hinterachse.
Wenn der meint das Auto sei vollbeladen wird ja auch die Leuchtweite runter geregelt.

Da hatte ich wohl die falsche Perspektive im Hinterkopf .
Hab noch ein paar alte Fotos gefunden. Der Sensor sitzt auf der rechten Fz Seite vor der HA. Wenn du vor dem rechten Hinterrad unter das Auto schaust müsstest du ihn sehen.
Grün markiert der schwarze Plastikhebel, der den Sensor betätigt, rot die gekröpfte Betätigungsstange, gelb der Stecker mit Kabel.
